多层钢结构厂房工程的结构体系有哪几种?

人气:532发表时间:2018-11-17

  多层钢结构厂房工程的结构体系有哪几种?

  和单层钢结构厂房相反,多层钢结构厂房所承受的风荷载(和地震荷载)随房屋高度的增大而变得越来越重要。因此,对多层钢结构厂房来说,如何有效地承受水平力是考虑结构组成的一个重要问题。在风力作用下,不仅应该有足够的承载能力,还应该有足够的刚度,使顶上几层不至有过大的摆动,给人们以不适的感觉。

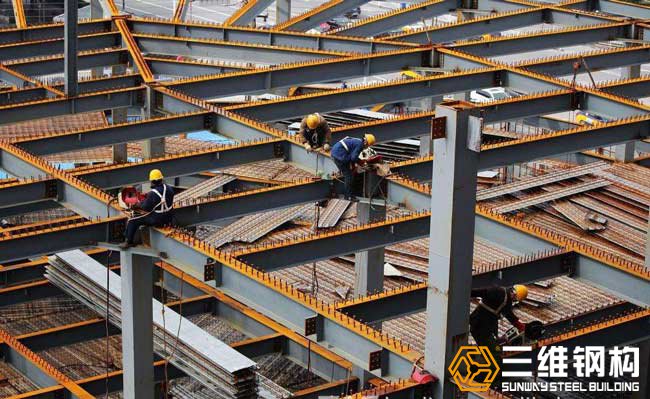

  多层钢结构厂房建筑
  多层钢结构厂房的组成有以下几种主要体系:

  (一)刚架结构

  以梁和柱组成多层多跨刚架来承受水平荷载,这种结构在水平荷载作用下既有作为悬臂梁的整体侧向位移,又有层间剪力引起的位移,所以变形比较大。它的适用范围不超过20-30层。梁和柱之间应作成刚性连接。层数不超过10-15时,也可考虑用半刚性连接。

  (二)带撑结构

  在两列柱之间设置斜撑,形成竖向悬臂桁架,承受水平荷载的能力要比刚架结构为高。这种结构适用于20-45层,它的梁和柱之间可以作成柔性连接,半刚性连接或刚性连接。

  (三)筒式结构

  60层以上的钢结构厂房采用筒式结构比较经济,房屋周围四个面都组成架,成为刚度很大的空间桁架体系。这种结构已经有效地用于110层的高耸房屋。筒式结构也可以不设置斜撑,而在周围四个面中把柱子排列较密,形成空间刚架式筒体。它可以用到80层高度。

  筒式结构内部还可以利用电梯井作成内筒,和外简共同承受水平力,中间其它柱子则只承受竖向荷载。

  (四)悬挂结构

  这种体系利用位于房屋中心的内筒承受全部重力和水平荷载,内筒用钢筋混凝土或钢和钢筋混凝土组合结构,采用滑模施工。筒顶有悬伸的桁架,楼板都用高强钢材的拉杆挂在析架上。内筒完工后可以用来吊装钢结构,整个工程期较短。

  通过以上对房屋钢结构组成的简要分析可以看到,结构必须形成空间整体,能够有效而经济地承受荷载,具有较高的强度、稳定性和刚度。如果主要承重构件本身已经形成空间整体,不需要附加支撑,可以得到十分有效的组成方案。结构方案的适宜性和施工及材料供应条件也有很大关系。在实际工程中要结合具体条件灵活运用上述基本型式。
